Smarter Building
De standaard in huis: KNX
Slimme technologie is allang geen toekomstmuziek meer. De KNX-standaard biedt een betrouwbare en veelzijdige oplossing voor huisautomatisering die het dagelijks leven eenvoudiger maakt en zorgt voor meer comfort, veiligheid en energie-efficiëntie. Van intelligente verlichtingsregeling tot optimale temperatuursturing, met KNX verander je elke woning in een intelligente woning, zonder ingewikkelde techniek of hoge instapdrempels. Vooral bij energetische renovaties van woningen en gebouwen laat KNX zijn sterke punten zien, zoals blijkt uit het voorbeeld van de familie Stabernack.
Niet alleen in nieuwbouwprojecten komt KNX volledig tot zijn recht: juist bij energetische renovaties biedt geïntegreerde huis- en gebouwautomatisering grote voordelen, zoals blijkt uit het woonhuis van de familie Stabernack. Daar worden alle primaire installaties, tot en met de individuele ruimteregeling, aangestuurd met behulp van het KNX-systeem.
De focus bij het slimmer maken van het woonhuis uit begin jaren tachtig lag op de intelligente samenwerking tussen verwarming, klimaatregeling en ventilatie (HVAC). Het systeem bestaat uit twee warmtepompen, een gasgestookte HR-ketel en buffervaten voor warmte en koude. De uitdaging lag in het integreren van een vraaggestuurd regelsysteem voor deze primaire installaties met de HVAC-componenten in de afzonderlijke ruimtes. Deze bestaan onder andere uit meerdere klimaatunits op de begane grond en eerste verdieping, deels aangevuld met vloerverwarming. Daarnaast beschikt de woning over zwembadverwarming en een koelplafond boven de woon- en eetkamer.
Automatiseringscontroller AC/S1.2.1 vormt het hart van de KNX-installatie
Automatiseringscontroller AC/S1.2.1 vormt het hart van de KNX-installatie
De aansturing van alle componenten wordt verzorgd door de op KNX gebaseerde automatiseringsoplossing ClimaEco, waarbij de automatiseringscontroller AC/S1.2.1 het centrale hart vormt. Grenswaarden worden continu vergeleken met gegevens van een weerstation WZ/S en verschillende temperatuursensoren. Op basis daarvan wordt de bivalente werking van de twee luchtwarmtepompen (2x 10 kW) en de gasketel (1x 38 kW) geregeld. Wanneer de temperatuur van het buffervat onder de ingestelde waarde van 46 °C daalt, levert de gasketel extra vermogen. Ook voor buitentemperaturen zijn specifieke schakelmomenten geprogrammeerd. Zodra de buitentemperatuur boven 15 °C uitkomt, start de koelmodus. Daarbij zorgt één warmtepomp voor koeling en de andere voor warm tapwater. Om slijtage gelijkmatig te verdelen wisselen de installaties iedere 24 uur van functie. Bij buitentemperaturen onder 5 °C neemt uitsluitend de gasketel de verwarmingsfunctie over.
Slim koelen – ook bij hoge buitentemperaturen

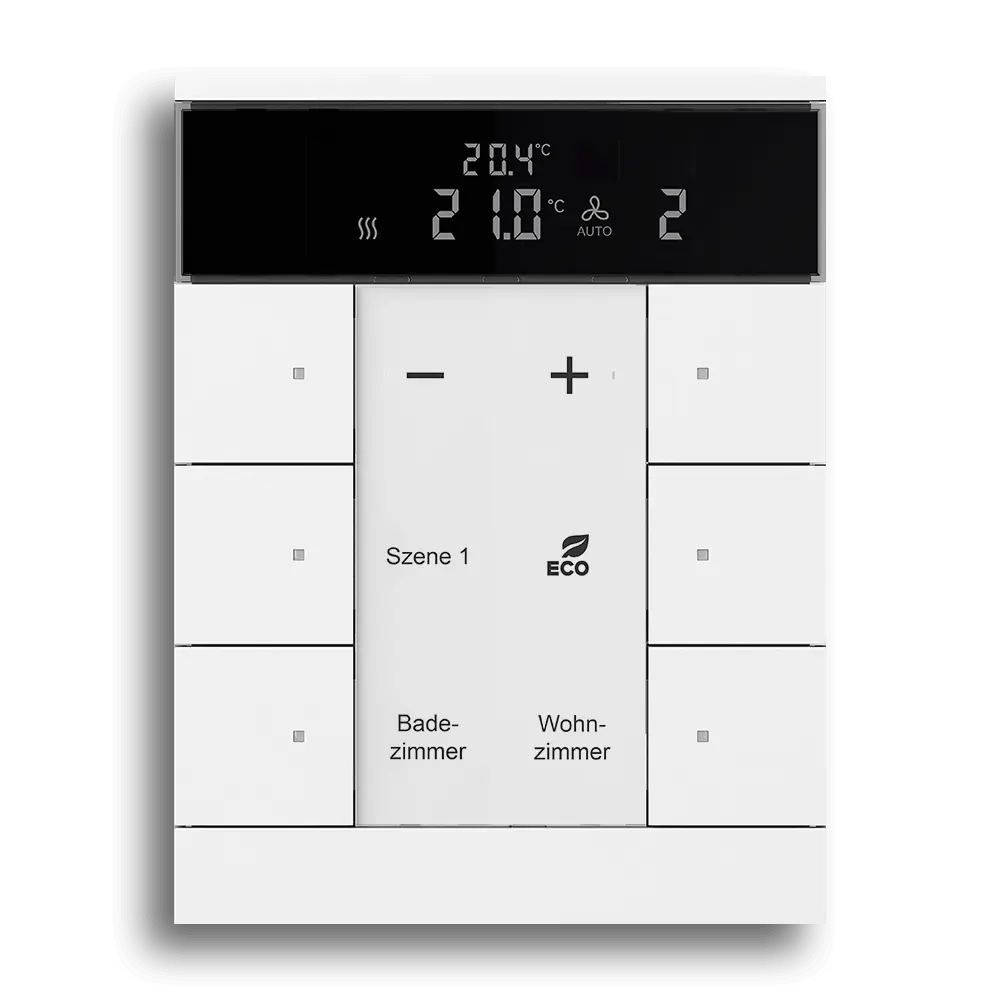

Waarom toegang tot specifieke meetwaarden slim is, blijkt goed uit het voorbeeld van het koelplafond. Het Busch-Tenton® ruimtebedieningsapparaat registreert de relatieve luchtvochtigheid en temperatuur en berekent daarmee het dauwpunt. Hierdoor wordt voorkomen dat de maximale vochtopname van de lucht wordt overschreden. Om condensvorming op het koelplafond te voorkomen tijdens warme zomerdagen vergelijkt het systeem de actuele temperaturen met opgeslagen streefwaarden voor de aanvoertemperatuur, afhankelijk van de buitentemperatuur, inclusief een tolerantie van 1 Kelvin.
“Traditionele systemen schakelen het plafond in zulke situaties volledig uit. Het duurt dan vaak drie tot vier uur voordat het systeem weer actief is. Dankzij de KNX-gebaseerde dauwpuntberekening kan de installatie echter met minder energie gewoon blijven functioneren,” legt Ralph Christoph, accountmanager bij ABB, uit.
Open technologie biedt zekerheid voor installateurs en eindgebruikers
Volgens Ralph Christoph is juist de volledige compatibiliteit van gecertificeerde KNX-producten een groot voordeel ten opzichte van gesloten systemen: “Gesloten systemen verplichten klanten om uitsluitend oplossingen van één leverancier te gebruiken. Dat beperkt niet alleen de flexibiliteit, maar maakt uitbreidingen vaak ook duur. Veel woningeigenaren voelen zich benadeeld wanneer een fabrikant na tien of twaalf jaar stopt met ondersteuning.”
KNX onderscheidt zich daarentegen door:
- een grote keuze aan fabrikanten,
- merkonafhankelijke samenwerking,
- schaalbaarheid,
- en toekomstbestendigheid.
Daardoor hebben woningeigenaren vrijwel onbeperkte mogelijkheden bij het samenstellen van hun systeem en weten zij zeker dat de technologie ook in de toekomst ondersteund blijft.
Een extra voordeel is de mogelijkheid om via de webinterface van de AC/S1.2.1 op afstand toegang te krijgen tot het systeem. Ook hierbij zijn klanten en systeemintegratoren niet afhankelijk van één leverancier, maar kunnen zij de oplossing kiezen die het beste past. Voor remote access werd daarom gebruikgemaakt van een VPN-module van een andere fabrikant, waarmee Ralph Christoph al goede ervaringen had in eerdere projecten. “Belangrijke systeemmeldingen worden direct naar de smartphone gestuurd, waardoor snel gereageerd kan worden. Omdat er geen voorrijkosten zijn, is onderhoud op afstand niet alleen sneller maar ook goedkoper.”
Integratie van uiteenlopende Smart Home componenten

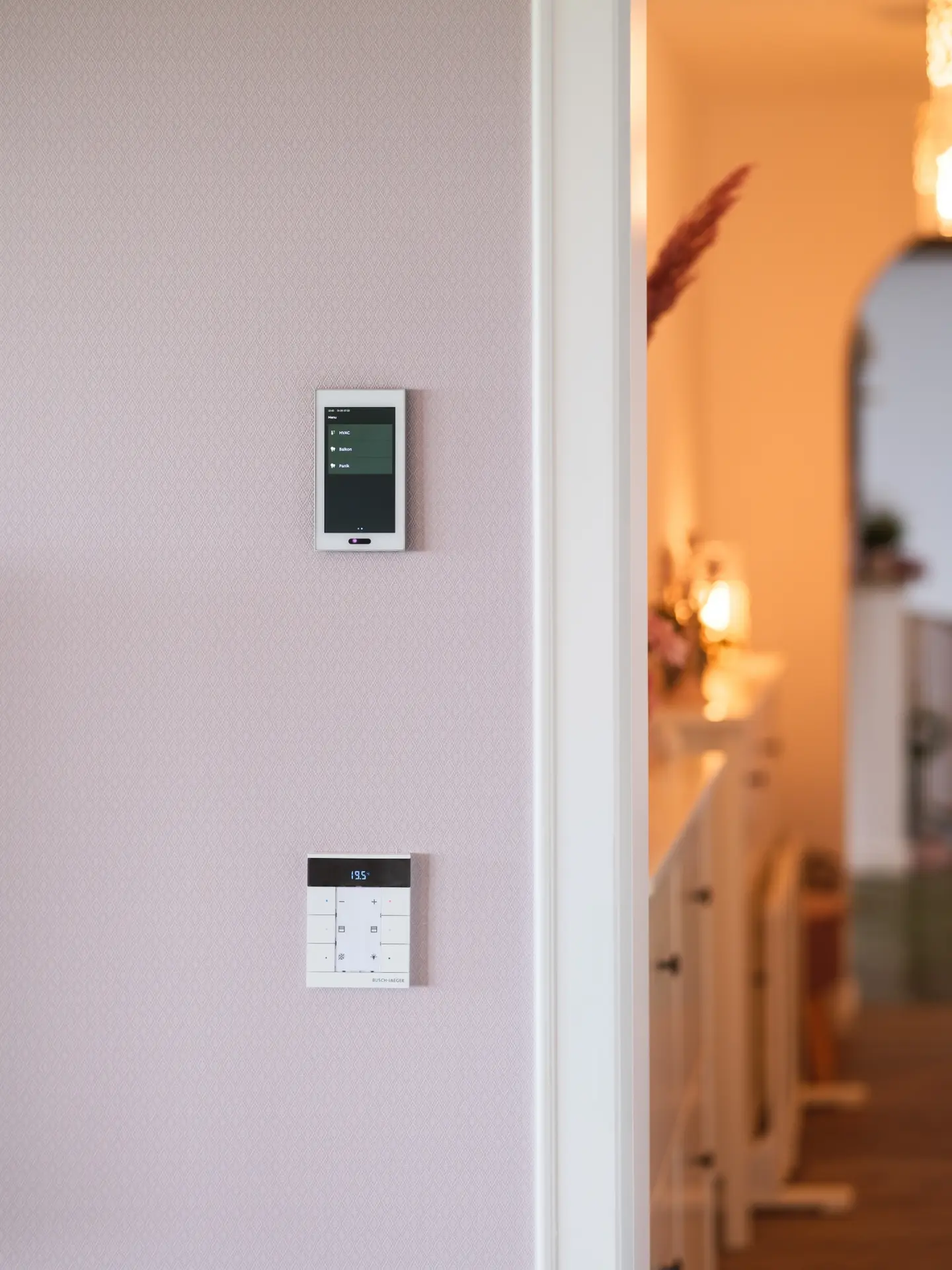

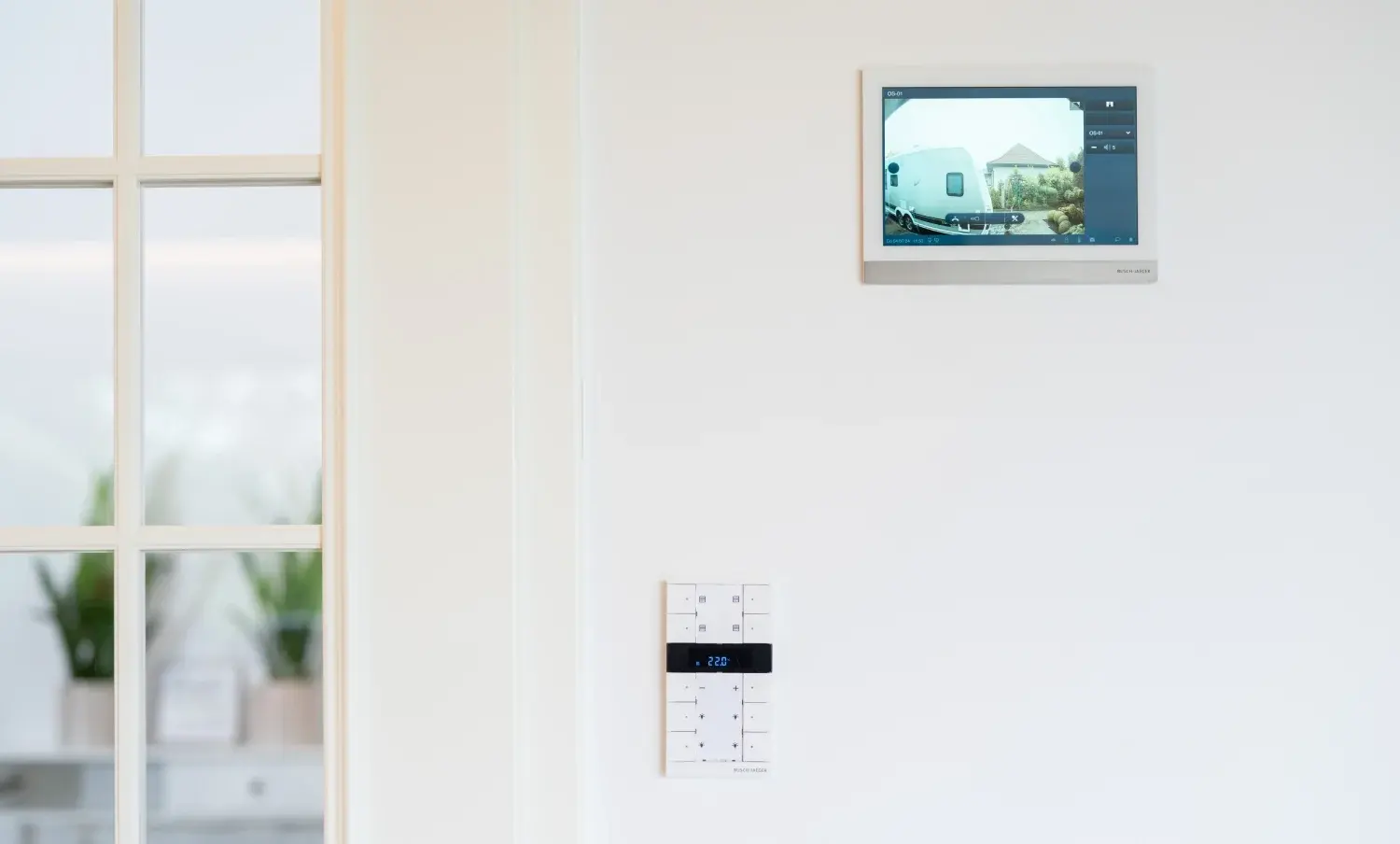

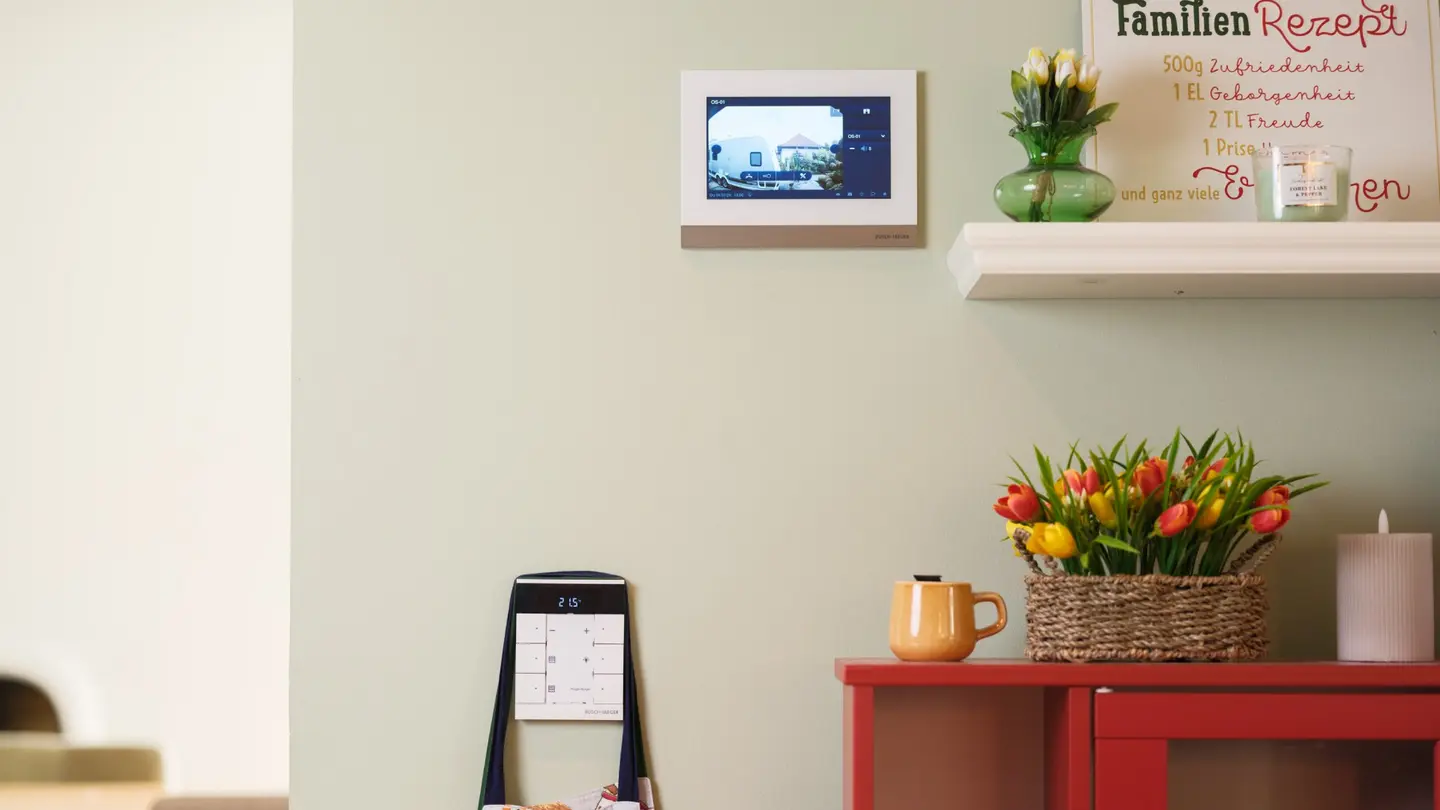

Binnen één jaar realiseerden KNX-systeemintegrator Thomas Wiedel en installateur Stefan Weiß het volledige project. Tijdens de werkzaamheden kon de familie gewoon in het huis blijven wonen, omdat alle werkzaamheden parallel plaatsvonden. Naast de beschreven ClimaEco-oplossingen werden nog veel meer smart-homecomponenten geïntegreerd. Zo worden ook de zwembadverlichting en zwembadafdekking via KNX bestuurd, net als de logische besturing van rolluiken en garagedeuren. Op de benedenverdieping worden ABB DALI Gateways gebruikt om het digitale lichtregelsysteem in de huis-/gebouwautomatisering te integreren. Voor de directe bediening van de techniek is gebruikgemaakt van diverse Busch‑Jaeger schakelaarsystemen, waaronder twee touchdisplays en een Busch-Welcome® deurcommunicatiesysteem. De geïnstalleerde Busch-rookmelders beschermen de bewoners en waarschuwen bij rookontwikkeling. Door de grote interesse van de eigenaar in technologie zullen waarschijnlijk nog meer componenten worden toegevoegd: “De klant staat erg open voor uitbreidingen en komt zelf met nieuwe ideeën die samen met Thomas Wiedel en installateur Stefan Weiß worden gerealiseerd,” aldus Ralph Christoph.
Enthousiasme en samenwerking als succesfactor
Naast de kracht van de technologie zelf zijn vooral openheid en enthousiasme van alle betrokken partijen bepalend voor het succes van projecten zoals deze, aldus Ralph Christoph. Daarbij is het belangrijk dat ook andere betrokken partijen, zoals installatiebedrijven voor verwarming en klimaat, goed samenwerken en voldoende kennis hebben. Veel architecten, planners en HVAC-specialisten kijken volgens hem nog altijd sceptisch naar automatisering. Daarnaast leeft vaak het idee dat slechts een kleine groep experts zulke projecten kan uitvoeren: “Dat leidt regelmatig tot overdreven prijsvoorstellen, waardoor veel opdrachtgevers afhaken.”
De ideale start: trainingen en praktijkadvies
Om de drempel voor slimme technologie te verlagen adviseert Thomas Wiedel een pragmatische aanpak: “Ook ik ben samen met dit project gegroeid. Zodra je je echt verdiept in de materie, ontdek je dat het allemaal minder ingewikkeld is dan veel mensen denken: je moet er gewoon mee beginnen!” De benodigde kennis deed hij op tijdens ABB-trainingen voor ClimaEco in Heidelberg. Hij adviseert geïnteresseerden om dergelijke cursussen zeker te volgen, omdat ze niet alleen technische kennis maar ook waardevolle contacten opleveren. “Onze ClimaEco-trainingen bieden uitgebreide kennis en veel praktische tips. Deelnemers kunnen daarna altijd terugvallen op onze expertise. Dat zien wij als extra service,” vult Ralph Christoph aan.
