Functies in één oogopslag

  • Voor het schakelen van 230 V~ verbruikers.
  • Aansturing van de relaissokkel via potentiaalvrij contact.
  • Voor Busch-wateralarmsokkel 1531 U.
  • Voor het afsluiten van de watertoevoer d.m.v. een extra magneetventiel.
  • Nominale spanning: 230 V~, +10 % / -10 %
  • Uitgangsspanning: 230 V~
  • Nominale frequentie: 50 Hz / 60 Hz
  • Uitgangen: 1 (maakcontact, NO)
  • Soort belasting: ohmse belasting
    • Nominaal vermogen: 2300 W
    • Nominale stroom: 10 A, cos φ1
  • Soort belasting: fluorescentielampen
    • Nominaal vermogen: 300 VA
    • Nominale stroom: 1,3 AX, cos φ0,9
  • Beschermingsgraad apparaat: SELV
  • Temperatuurbereik apparaat: 5 °C - 40 °C
  • Opslagtemperatuurbereik: -40 °C - 70 °C
    • Geen bevestigingsklauwtjes. Schroefbevestiging via sleutelgaten.

      Bestelgegevens

      Artikelnr.:1539 U
      Bestelnr.:2CKA001582A0335
      EAN:4011395092538
      Douanetariefnr.:85365080
      InformatiebladDownload PDF
      Aansluitschema
      Relaissokkel 1539 U. Schakelen van 230V~-verbruikers door verbinden van de klemmen (1/2)* op de relaissokkel (1). *Bijv. d.m.v. het potentiaalvrije wisselcontact 11-12-14 op wateralarmsokkel (2).

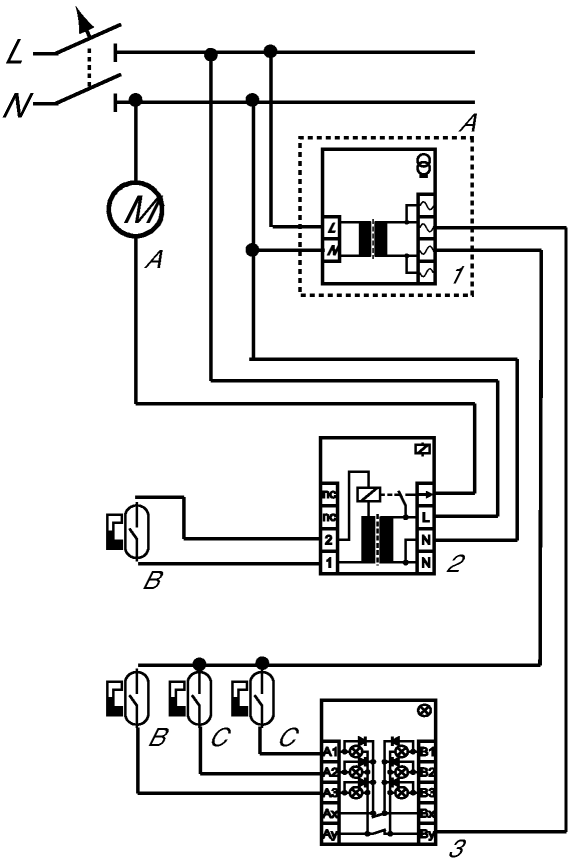

      Statusafhankelijk schakelen, bijv. wasemafzuigkapsturing (A) volgens Duitse richtlijnen of (B) raam-/ (C) deurbewaking. Aanwijzing: magneetcontacten met gedrag „raam open-contact gesloten“ toepassen. 1 = netvoedingssokkel 1518 U; 2 = relaissokkel 1539 U; 3 = meldpaneelsokkel 1566 U; A = aparte inbouwdoos.
