Netvoedingssokkel
Functies in één oogopslag
- Voor de voeding van oproep- en meldinstallaties.
- Transformator voor de montage in inbouwdozen volgens DIN 49073, deel 1.
- Kortsluitvast.
- Nominale spanning: 230 V~, +10 % / -10 %
- Secundair: 15 V~
- Nominale frequentie: 50 Hz / 60 Hz
- Nominale stroom: 150 mA
- Beschermingsgraad apparaat: SELV
- Temperatuurbereik apparaat: 5 °C - 40 °C
- Opslagtemperatuurbereik: -40 °C - 70 °C
- Geen bevestigingsklauwtjes. Schroefbevestiging via sleutelgaten.
Bestelgegevens
| Artikelnr.: | 1518 U |
| Bestelnr.: | 2CKA001582A0331 |
| EAN: | 4011395092484 |
| Douanetariefnr.: | 85043180 |
| Informatieblad | Download PDF |
Downloads
Gebruiksaanwijzing
Technisch handboek
Certificaten
Aansluitschema
Netvoedingssokkel 1518 U.

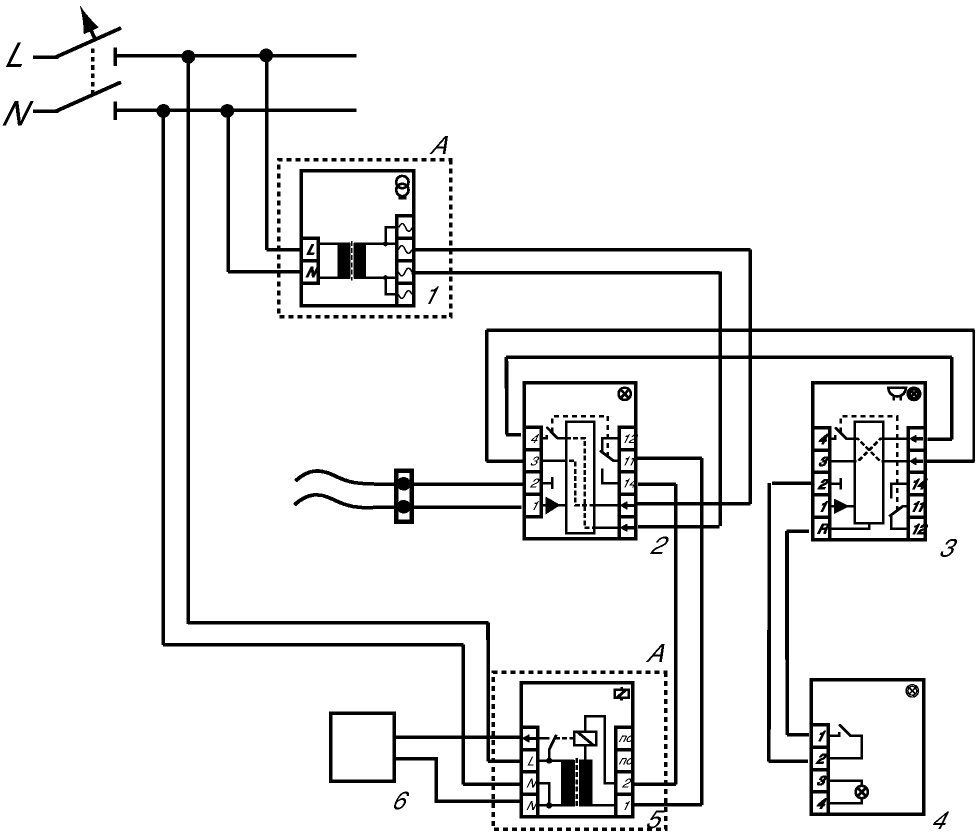

Water-/lekkagemelding (2) met signalering op afstand (3+4) en aansturing van een 230 V~ belasting (6), bijv. magneetventiel (stroomloos geopend). 1 = netvoedingssokkel 1518 U; 2 = wateralarmsokkel 1531 U; 3 = bewakingssokkel 1515 U-12; 4 = signaal-/afsteltoetssokkel 1520/1 UK; 5 = relaissokkel 1539 U; A = separate inbouwdoos.
Statusafhankelijk schakelen, bijv. wasemafzuigkapsturing (A) volgens Duitse richtlijnen of (B) raam-/ (C) deurbewaking.
Aanwijzing: magneetcontacten met gedrag „raam open-contact gesloten“ toepassen.
1 = netvoedingssokkel 1518 U; 2 = relaissokkel 1539 U; 3 = meldpaneelsokkel 1566 U; A = aparte inbouwdoos.
