Oproepset voor mindervalidentoilet
Volgens DIN VDE 0834
Functies in één oogopslag
- Voor het opbouwen van een noodoproepsysteem in mindervalidentoiletten.
- Bestaande uit: netvoedingssokkel (1518 U), bewakingssokkel (1515 U-12), impulsdrukker-/-trekkersokkel met trekkoord (1520/1 UKZ-500), signaal-/afsteltoetssokkel (1520/1 UK) en bijbehorende centraalplaten.
- Oproep via impulstrekker met trekkoord.
- Optische en akoestische noodoproepsignalering buiten het mindervalidentoilet.
- Geruststellingslampje bij oproep.
- Afsteltoets voor het opheffen van de noodoproep.
- Tekstveld 51 x 10 mm.
- Voor installaties volgens DIN VDE 0834 is een onderbrekingsvrije noodstroomvoeding nodig.
- Bedieningselementen: trekkoord (10 m, rood) en afsteltoets
- Weergave-elementen: led-knipperlicht, zoemer en geruststellingslampje
- Nominale spanning: 230 V~, +10 % / -10 %
- Secundair: 15 V~, +28 V / -15 V
- Nominale frequentie: 50 Hz / 60 Hz
- Vermogensverlies: 2000 mW
- Uitgangen: 1 (maakcontact (NO), potentiaalgebonden)
- Stuur-/signaaluitgangen: 1 wisselcontact, potentiaalvrij, 42 V~/60 V-, 30 W/VA
- Beschermingsgraad apparaat: IP 20
- Temperatuurbereik apparaat: 5 °C - 40 °C
- Opslagtemperatuurbereik: -40 °C - 70 °C
- Geen bevestigingsklauwtjes. Schroefbevestiging via sleutelgaten.
- Incl. centraalplaat.
- Bijbehorend tekststrokenblad 1799 01.
- RAL-kleurenummer: 1013
Bestelgegevens
| Artikelnr.: | 1510 UC-212-503-10 |
| Bestelnr.: | 2CKA001582A0421 |
| EAN: | 4011395254769 |
| Douanetariefnr.: | 85312020 |
| Informatieblad | Download PDF |

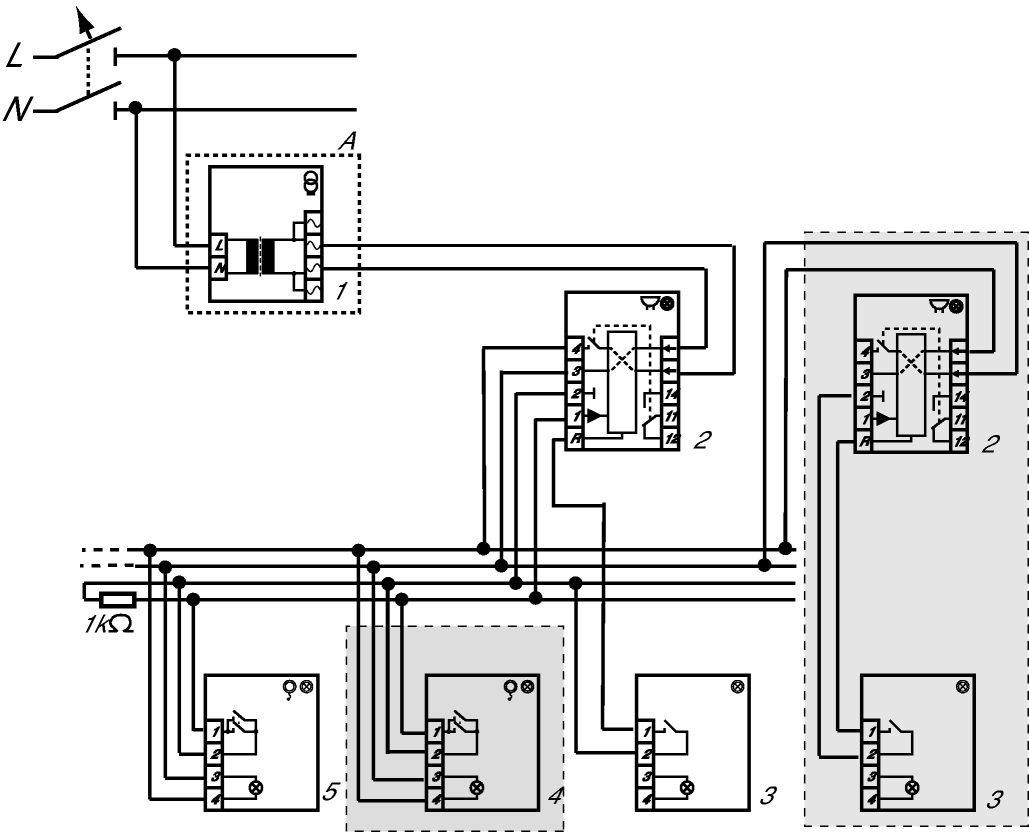

Aansluitschema
Signaalset 1510 UC-xxx voor mindervalidentoilet. Iedere set bevat elk van de onderstaande sokkels: netvoedingssokkel 1518 U (1), bewakingssokkel (alarmgever) 1515 U-12 (2), signaal-/afsteltoetssokkel (resetimpulsdrukker) 1520/1 UK (3), impulsdrukker/impulstrekkersokkel (alarmcontact) 1520/1 UKZ(-500) (5). Optionele uitbreidingen met extra impulsdrukker/impulstrekkersokkel (alarmcontact) 1520/1 UKZ(-500 (4) en bewakingssokkel (alarmgever) 1515 U-12 (2) met signaal-/afsteltoetssokkel (resetimpulsdrukker) 1520/1 UK (3).
A = aparte inbouwdoos. De sets worden compleet met centraalplaten geleverd, maar zonder katrolset (1519-500). Bij de losse apparaten dienen de centraalplaten apart te worden besteld.
